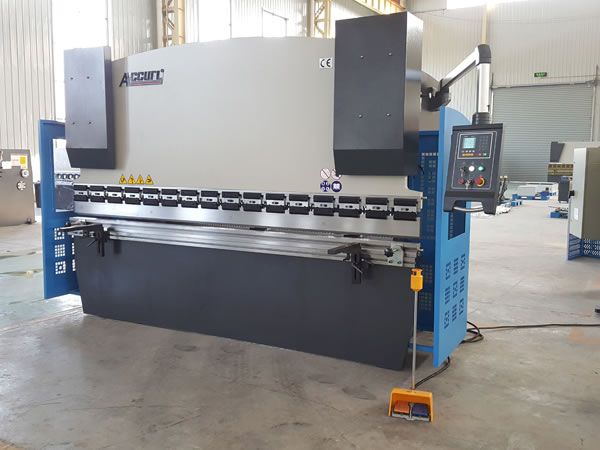

Гидравлический листогибочный пресс с ЧПУ

серия WC67Y

ACCURL уже много лет осуществляет поставки высокопроизводительных листогибочных прессов с ЧПУ, которые характеризуются высокой точностью и скоростью гибки. Гидравлический листогибочный пресс серии WC67Y представляет собой гармоничное сочетание простоты конструкции и высокой мощности.

Гидравлический листогибочный пресс с ЧПУ, серия WC67Y

Основные характеристики гидравлического листогиба
1. Гидравлический листогибочный пресс обладает оптимизированной конструкцией, которая соответствует европейским промышленным стандартам. Рама станка произведена с использованием специальных сварочных роботов и подвергнута процедуре снятия остаточных напряжений и тщательной термообработке.
2. Гидравлическая система листогиба изготовлена фирмой Bosch-Rexroth (Германия). Система характеризуется высокой надежностью и простотой в обслуживании.
3. Высокая точность гибки обеспечивается оптимизированным синхронным механизмом и устройством компенсации прогиба стола.
4. Ход заднего упора листогибочного пресса регулируется автоматически посредством гидравлического двигателя или же вручную. Параметры регулировки отображаются на цифровом дисплее.
5. Встроенное временное реле предоставляет несколько режимов работы гибочного оборудования («медленно», «однократно», «непрерывно»).
6. Защитное ограждение и электрическое устройство блокировки гарантируют максимальный уровень безопасности при работе.

Особенности комплектации гидравлического листогиба
Пресс оборудован вспомогательными верхними зажимами для предотвращения заклинивания.
Опоры для удержания заготовки
Приводная регулировка осей

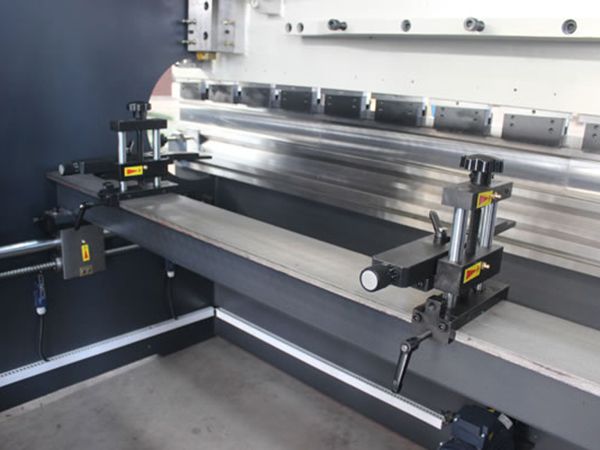

Задний упор
Световые предохранительные устройства

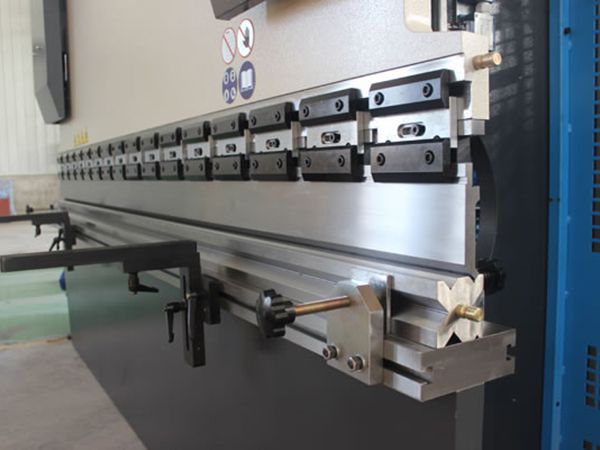

Верхний и нижний гибочный инструмент
Система ЧПУ Estun E21
Гидравлическая система Bosch-Rexroth
Электрические компоненты от Telemecanique/Schneider
Предохранители гидравлической и электрической систем от перегрузок
Выносная педаль управления с кнопкой аварийной остановки.
Преобразователь частоты Delta, шарико-винтовая пара и полированный шток (точность полировки - 0,05 мм).

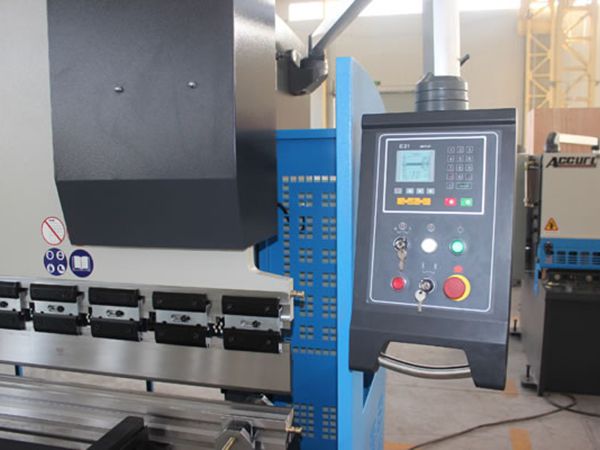

Преимущества системы ЧПУ Estun E21s для гидравлического листогиба
Панель управления с монохромным жидкокристаллическим экраном
Свободное программирование множителя
Автоматическое позиционирование
Поправка на смещение
Встроенное временное реле
Счетчик количества резов
Датчик положения заднего упора с разрешением 0.01 мм.

Технические параметры гидравлического листогиба

Модель (WC67Y/MB7) 40T/2000 40T/2500 63T/2500 80T/2500 80T/3200 80T/4000 100T/2500 100T/3200
Номинальное усилие кН 400 400 630 800 800 800 1000 1000
Длина рабочего стола мм 2000 2500 2500 2500 3200 4000 2500 3200
Расстояние между колоннами мм 1650 2000 2000 1990 2600 3350 1850 2550
Глубина зева мм 200 200 250 280 280 280 320 320
Фиксированный ход траверсы мм 100 100 100 100 100 100 130 130
Регулируемый ход траверсы мм 80 80 80 80 80 80 100 100
Высота открытия макс. мм 330 330 340 360 360 360 390 390
Количество ходов в минуту мин -1 ≥ 11 ≥ 11 ≥ 10 ≥ 10 ≥ 10 ≥ 10 ≥ 10 ≥ 10
Мощность двигателя кВт 4 4 5.5 7.5 7.5 7.5 7.5 7.5
Масса нетто кг 3000 3600 4600 4800 6180 7720 6050 7400
Габариты, Д x Ш x В мм 2500×1900
×2240
2950×1920
×2240
3100×1890
×2200
3120×1910
×2300
3820×1925
×2300
4650×1925
×2300
3190×1945
×2420
3790×1945
×2420
Модель (WC67Y/MB7) 100T/4000 125T/2500 125T/3200 160T/2500 160T/3200 160T/4000 160/6000
Номинальное усилие кН 1000 1250 1250 1600 1600 1600 1600
Длина стола мм 4000 2500 3200 2500 3200 4000 6000
Расстояние между колоннами мм 3350 1850 2550 1950 2540 3140 4800
Глубина зева мм 320 320 320 330 330 330 330
Фиксированный ход траверсы мм 130 130 130 200 200 200 200
Регулируемый ход траверсы мм 100 100 150 150 150 150 150
Высота открытия макс. мм 390 390 390 465 465 465 465
Количество ходов в минуту мин -1 ≥ 10 ≥ 10 ≥ 10 ≥ 6 ≥ 6 ≥ 6 ≥ 6
Мощность двигателя кВт 7.5 7.5 7.5 11 11 11 11
Масса нетто кг 8400 6100 7300 8900 9720 11160 18600
Габариты, Д x Ш x В мм 4590×1945
×2420
3190×1945
×2420
3790×1935
×2420
3300×2225
×2560
4100×2250
×2560
4800×2250
×2560
6400×2250
×2960
Модель (WC67Y/MB7) 200T/3200 200T/4000 200T/6000 250T/3200 250T/4200 250T/5000 250T/6000
Номинальное усилие кН 2000 2000 2000 2500 2500 2500 2500
Длина стола мм 3200 4000 6000 3200 4200 5000 6000
Расстояние между колоннами мм 2550 3260 4800 2540 3140 4000 5000
Глубина зева мм 350 350 350 400 400 400 400
Фиксированный ход траверсы мм 200 200 200 250 250 250 250
Регулируемый ход траверсы мм 150 150 150 180 180 180 180
Высота открытия макс. мм 450 450 450 500 500 500 500
Количество ходов в минуту мин -1 ≥ 3 ≥ 3 ≥ 3 ≥ 3 ≥ 3 ≥ 3 ≥ 3
Мощность двигателя кВт 15 15 15 18.5 18.5 18.5 18.5
Масса нетто кг 11440 13400 21300 13840 15320 17100 18600
Габариты, Д x Ш x В мм 3750×2180
×2825
4450×2180
×2825
6420×2180
×2900
3840×2250
×2920
4840×2250
×2920
5640×2250
×2980
6420×2250
×2980
Модель (WC67Y/MB7) 300T/4000 300T/5000 300T/6000 400T/4000 400T/6000 500T/4000 500T/6000
Номинальное усилие кН 3000 3000 3000 4000 4000 5000 5000
Длина стола мм 4000 5000 6000 4000 6000 4000 6000
Расстояние между колоннами мм 2900 3900 4900 3140 5000 3050 4760
Глубина зева мм 400 400 400 400 400 400 400
Фиксированный ход траверсы мм 250 250 250 320 320 320 320
Регулируемый ход траверсы мм 180 180 180 220 220 220 220
Высота открытия макс. мм 535 535 535 600 600 630 630
Количество ходов в минуту мин -1 ≥ 3 ≥ 3 ≥ 3 ≥ 2.5 ≥ 2.5 ≥ 2.5 ≥ 2.5
Мощность двигателя кВт 22 22 22 37 37 37 37
Масса нетто кг 24400 27100 29100 30100 41100 42000 47600
Габариты, Д x Ш x В мм 4400×2250
×3115
5400×2250
×3115
6400×2250
×3520
4800×2625
×3700
6800×2650
×3900
4200×4500
×4760
6200×4500
×4760
