Гидравлические листовые ножницы с качающейся балкой

Гидравлические листовые ножницы с качающейся балкой от ACCURL используются для резки листового металла толщиной от 4 мм до 32 мм. Станок подходит для обработки крупных листов, используемых в производстве труб или при профилировании металла. Листовые ножницы можно также доукомплектовать для выполнения перфорации и штамповки. Если Вам необходимы гидравлические ножницы для резки листового металла, в каталоге ACCURL найдется то, что Вы ищете.

Гидравлические листовые ножницы с качающейся балкой

Основные характеристики
1. Гидравлические листовые ножницы с качающейся балкой имеют усовершенствованную конструкцию, которая соответствует европейским промышленным стандартам. Рама станка производится специальными сварочными роботами и проходит процедуру снятия остаточных напряжений и термообработки.
2. Гидравлические листовые ножницы доступны в широком разнообразии моделей, которые отличаются производительностью и возможностями резки листов различной ширины.
3. Световой индикатор позволяет быстро и точно регулировать линию отреза. Ход ножевой балки регулируется бесступенчато.

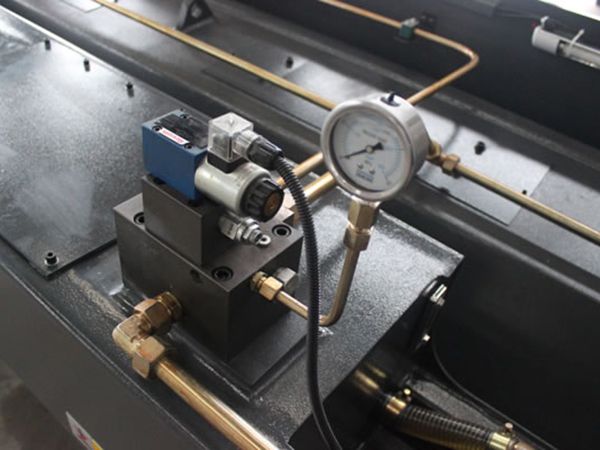

4. Интегрированная гидравлическая система от Bosch-Rexroth (Германия) обеспечивает стабильность процесса резки и простоту в обслуживании машины.
5. Лезвие ножа приводится в движение посредством гидравлического привода и аккумулирующих азотных цилиндров.

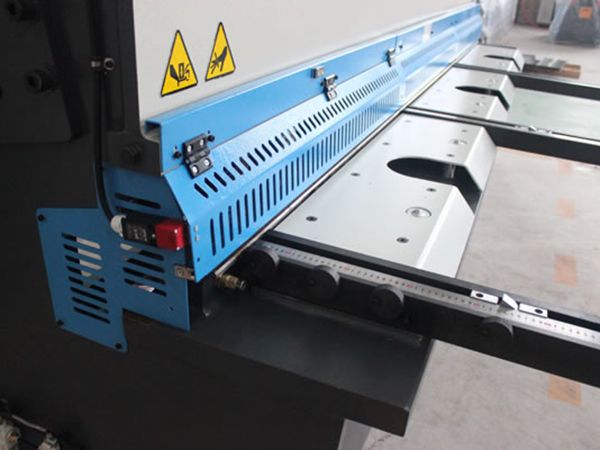

6. Листовые ножницы с качающейся балкой соответствуют стандарту СЕ и оборудованы необходимыми средствами безопасности, включая ограждение для защиты пальцев спереди станка и оптико-электронную предохранительную систему, расположенную сзади.
7. Высококачественные и неприхотливые в обслуживании лезвия, которые можно легко заменить.

Преимущества гидравлических листовых ножниц

• Быстрая и точная регулировка зазора между лезвиями осуществляется при помощи рычага.
• Ножи с несколькими режущими кромками можно использовать для резки алюминия, углеродистой стали и нержавеющей стали.
• Световой индикатор линии отреза и струна для теневой резки.
• Счетчик количества резов.
• Быстрая регулировка длины реза.
• Защита гидравлической и электрической систем от перегрузок.
• Выносная педаль управления с кнопкой аварийной остановки.
• Рабочий стол с шариковыми направляющими.
• Преобразователь частоты Delta, шарико-винтовая пара и полированный шток (точность полировки - 0,01 мм).

Высокая эффективность резки
• Регулировка заднего упора в соответствии с зазором между лезвиями.
• Обратный ход заднего упора.
• Создание и редактирование программ резки.
• Повтор последовательности операций.
• Автоматическая беспрерывная резка.

Опциональные возможности

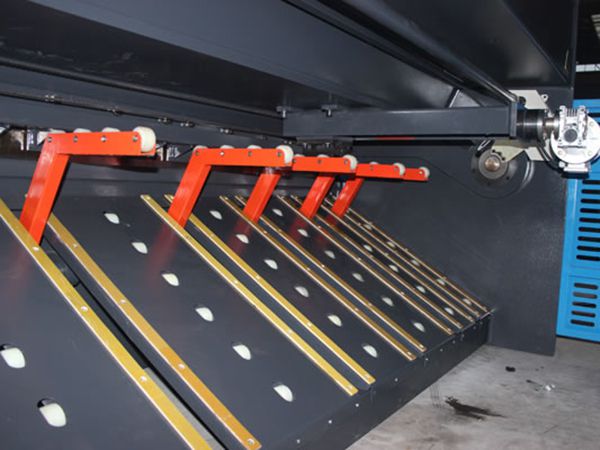

• Роликовая опорная стойка для задней части станка.
• Пневматическая система поддержки листа.
• Устройство для измерения угла резки, монтируемое на рабочий стол.
• Система ЧПУ для контроля толщины листа, положения заднего упора и длины реза.
• Система контроля заднего упора GoTo.

Технические параметры гидравлических листовых ножниц

Модель (AC/MS7) QC12Y-4×2500 QC12Y-4×3200 QC12Y-4×4000 QC12Y-6×2500 QC12Y-6×3200 QC12Y-6×4000 QC12Y-6×6000
Толщина листа мм 4 4 4 6 6 6 6
Длина рабочего стола мм 2500 3200 4000 2500 3200 4000 6000
Угол реза ° 1°30' 1°30' 1°30' 1°30' 1°30' 1°30' 1°30'
Число резов в минуту   ≥ 22 ≥ 18 ≥ 12 ≥ 16 ≥ 12 ≥ 10 ≥ 7
Ход заднего упора мм 20-600 20-600 20-600 20-600 20-600 20-800 20-800
Глубина зева мм 85 85 85 145 145 145 140
Мощность основного двигателя кВт 5.5 5.5 5.5 7.5 7.5 7.5 11
Масса нетто кг 3460 4280 6600 5140 6220 8520 17000
Габариты (Д×Ш×В) мм 3100×1430
×1450
3800×1555
×1500
4600×1705
×1600
3150×1500
×1600
3850×1600
×1620
4650×1850
×1700
6780×2450
×2100

Модель (AC/MS7)

QC12Y-8×2500 QC12Y-8×3200 QC12Y-8×4000 QC12Y-8×5000 QC12Y-8×6000 QC12Y-12×2500 QC12Y-12×3200
Толщина листа мм 8 8 8 8 8 12 12
Длина рабочего стола мм 2500 4000 3200 5000 6000 2500 3200
Угол реза ° 1°30' 1°30' 1°30' 1°30' 1°16'
Число резов в минуту   ≥ 12 ≥ 10 ≥ 10 ≥ 8 ≥ 6 ≥ 10 ≥ 9
Ход заднего упора мм 20-600 20-600 20-600 20-800 20-800 20-800 20-800
Глубина зева мм 145 145 145 300 300 300 300
Мощность основного двигателя кВт 11 11 11 18.5 18.5 18.5 18.5
Масса нетто кг 5900 10200 7360 18000 21800 9000 10700
Габариты (Д×Ш×В) мм 3180×1680
×1700
3880×1830
×1720
4680×1980
×1780
5855×2260
×2100
6880×2260
×2100
3300×2030
×1840
4000×2100
×1940

Модель (AC/MS7)

QC12Y-12×4000 QC12Y-12×6000 QC12Y-16×2500 QC12Y-16×3200 QC12Y-16×4000 QC12Y-16×6000
Толщина листа мм 12 8 16 16 16 16
Длина рабочего стола мм 4000 6000 2500 3200 4000 6000
Угол реза ° 1°54' 2°9'
Число резов в минуту   ≥ 8 ≥ 4 ≥ 9 ≥ 8 ≥ 7 ≥ 4
Ход заднего упора мм 20-800 20-1000 20-800 20-800 20-1000 20-1000
Глубина зева мм 300 320 315 320 320 320
Мощность основного двигателя кВт 18.5 30 22 22 30 45
Масса нетто кг 13800 38000 11100 14300 19700 44000
Габариты (Д×Ш×В) мм 4800×2270
×2000
6900×2800
×2500
3310×2240
×2000
4030×2390
×2100
4820×2490
×2460
7100×2900
×2650

Модель (AC/MS7)

QC12Y-20×3200 QC12Y-20×6000 QC12Y-25×2500 QC12Y-25×3200 QC12Y-32×2500 QC12Y-32×3200
Толщина листа мм 20 20 25 25 32 32
Длина рабочего стола мм 3200 6000 2500 3200 2500 3200
Угол реза ° 2°30' 2°30' 3°30' 3°30'
Число резов в минуту   ≥ 5 ≥ 4 ≥ 5 ≥ 5 ≥ 4 ≥ 4
Ход заднего упора мм 20-1000 20-1100 20-1000 20-1000 20-1000 20-1500
Глубина зева мм 320 150 325 325 350 350
Мощность основного двигателяr кВт 37 55 37 37 45 45
Масса нетто кг 22000 51000 20000 27000 32500 42100
Габариты (Д×Ш×В) мм 4190×2695
×2300
7100×3500
×3050
3450×2650
×2800
4130×3100
×2800
3550×3100
×2800
4335×3300
×3280
Фотографии

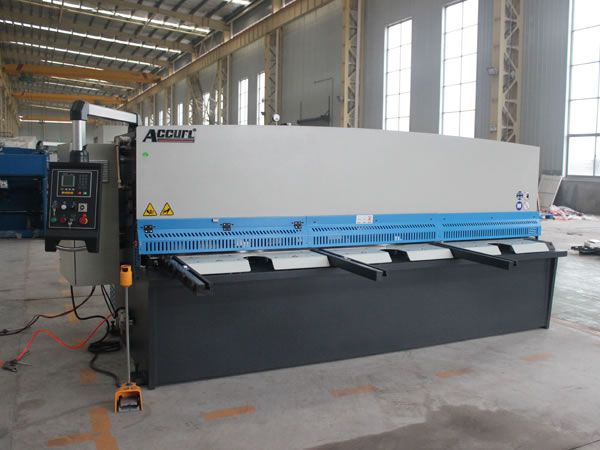

  • Гидравлические листовые ножницы с качающейся балкой
  • Гидравлические листовые ножницы с качающейся балкой
  • Гидравлические листовые ножницы с качающейся балкой
  • Гидравлические листовые ножницы с качающейся балкой
