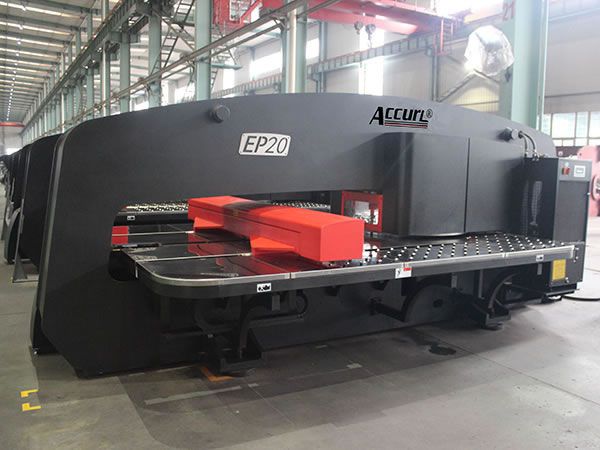

Револьверный дыропробивной пресс с ЧПУ

Револьверный дыропробивной пресс с ЧПУ от ACCURL являет собой превосходное сочетание производительности и экономической эффективности. Данный координатно-пробивной пресс имеет О-образную раму и может обрабатывать мягкую листовую сталь толщиной до 6,5 мм.

Револьверный дыропробивной пресс с ЧПУ

Комплектация револьверного дыропробивного пресса
Механические части револьверного дыропробивного пресса произведены в соответствии со строжайшими стандартами по точности обработки. Современный ЧПУ контроллер с высочайшей точностью управляет скоростью и ходом револьверной головки усилием на 30 тонн.

Револьверный дыропробивной пресс оснащен автоматическим сменщиком инструментов на 30 станций. Станок имеет две автоматически индексируемые станции. Дополнительные индексируемые станции доступны под заказ.

Система управления от Siemens
Револьверный дыропробивной пресс оснащен высокотехнологичным контроллером Siemens 802D SL, который сочетает в себе ЧПУ (NC, PLC, HMI) и блок управления приводом.

Основные характеристики револьверного дыропробивного пресса
1. Дыропробивной пресс оборудован автоматическим сменщиком инструментов на 30 станций.
2. Высокотехнологичный контроллер ЧПУ обеспечивает предельную скорость и точность выполнения операций.
3. Координатно-пробивной пресс оснащен высококачественными зажимами для надежной фиксации заготовок в процессе обработки.
4. Оборудование полностью соответствует стандарту СЕ.
5. Усилие, прилагаемое револьверной головкой, составляет 30 тонн.
6. Глубина зева: 1500 мм.
7. О-образная рама для максимальной стабильности и точности в работе.
8. Пробивной инструмент типа Thick Turret.
9. Автоматическое повторное позиционирование листа.
10. До 4 автоматических индексируемых станций.

Технические характеристики револьверного дыропробивного пресса
Модель MVD-HPI-30
Номинальное усилие кН 300 300 300 300 300
Макс.размеры обрабатываемого листа мм 1250 1250 1250 1500 1500
2500 4000 5000 4000 5000
Х од ползуна мм 32 32 32 32 32
Макс . толщина листа мм 6.35 6.35 6.35 6.35 6.35
Макс . диаметр инструмента мм Φ88.9 Φ88.9 Φ88.9 Φ88.9 Φ88.9
Количество инструментальных станций
30 30 30 30 30
Точность пробивки мм ±0.10 ±0.10 ±0.10 ±0.10 ±0.10
Ходов в минуту мм 600/*900 600/*900 600/*900 600/*900 600/*900
Макс . скорость м /мин 106 106 106 106 106
Рама
Прямая Прямая Прямая Прямая Прямая
O- образная O- образная O- образная O- образная O- образная
Глубина зева мм 1275 1275 1275 1525 1525
Количество координатн ых ос ей
4 4 4 4 4
Скорость вращения револьверной головки об /мин 30 30 30 30 30
Макс. диаметр инструмента мм Φ 88 .9 Φ88.9 Φ88.9 Φ88.9 Φ88.9
Мощность двигателя кВт 25 25 25 25 25
Макс . масса кг 156 156 210 210 235
Воздушное давление M П a 0.55 0.55 0.55 0.55 0.55
Габариты мм 5050×2700×2010 5050×4200×2010 5050×5200×2010 5650×4200×2010 5650×5200×2010
Масса т 19.5 20 20.5 21.5 22
