Двухкривошипный пресс

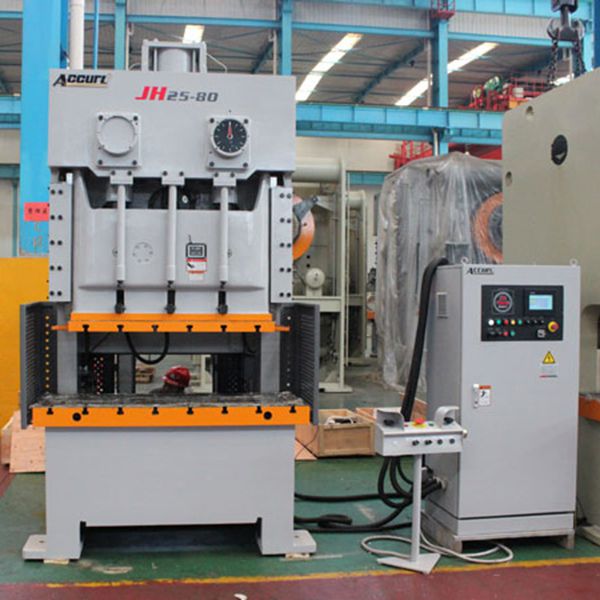

Механический двухкривошипный пресс с открытым задником

Основные характеристики двухкривошипного пресса
1. Точность класса JIS I.
2. Стальная сварная станина усиленной конструкции.
3. Два кривошипно-шатунных механизма, осуществляющие вращательные движения в противоположных направлениях, позволяют нейтрализовать воздействие поперечной силы.
4. Двигатель с преобразователем частоты.
5. Комбинированное сцепление в масляной ванне.
6. Удлиненные шестигранные направляющие.
7. Гидравлический предохранитель от перегрузки.
8. Система регулировки с электрическим приводом и цифровым дисплеем.
9. Подъёмный уравновешивающий цилиндр.
10. Система принудительной смазки.
11. Уравновешивающий цилиндр смазывается вручную.
12. Интегрированная панель (электр. эксцентрик прилагается).
13. Контроллер ПЛК.
14. Эжектор.
15. Опционально: воздушная подушка, световая завеса, автоматическое подающее устройство.

Параметры двухкривошипного пресса
Модель CP2-80 CP2-110 CP2-160 CP2-200 CP2-250 CP2-315
Номинальное усилие кН 800 1000 1600 2000 2500 3150
Номинальный ход мм 5 3 5 3 6 3 7 3 7 3.5 7 3.5
Ход ползуна мм 160 90 180 110 200 130 250 150 280 170 280 170
Число ходов в минуту Постоянный ход (опционально) мин-1 55 70 50 60 45 55 35 45 30 40 30 40
Переменный ход 40-75 55-90 35-65 50-80 30-55 40-65 25-45 35-55 20-35 30-45 20-30 30-40
Макс. высота подёма пуансона мм 350 400 450 500 550 550
Регулировка высоты пуансона мм 80 90 100 110 120 120
Расстояние от центра ползуна до станины мм 310 350 390 430 470 480
Размеры рабочего стола (Ш×Д) мм 600×1600 680×1880 760×2040 840×2420 920×2700 940×2800
Толщина рабочего стола мм 110 145 130 165 150 185 170 220 180 235 190 245
Площадь рабочей поверхности ползуна (Ш×Д) мм 460×1200 520×1360 580×1500 650×1850 700×2100 700×2100
Размеры отверстия в стержне шатуна (диам.×глубина) мм 3-φ60×60 3-φ60×70 3-φ60×75 3-φ60×85 3-φ60×95 3-φ60×95
Расстояние между колоннами мм 1200 1450 1600 1900 2220 2400
Мощность основного двигателя кВт 11 15 18.5 22 30 37
Воздушная подушка (опция) Пневматическая подушка (сила×ход×кол-во) кН 40×80×2 40×80×2 60×90×2 80×90×2 100×100×2 100×100×2
Пневматический цилиндр (сила×ход×кол-во) мм 40×60×2 55×70×2 80×80×2 100×90×2 125×100×2 125×100×2
Габариты (Д×Ш×В) мм 2260×1750 2400×2040 2650×2220 2850×2620 3080×2960 2880×3040
×3100 ×3260 ×3580 ×3980 ×4320 ×4320
Масса кг 13000 16000 23190 30000 40000 42000
