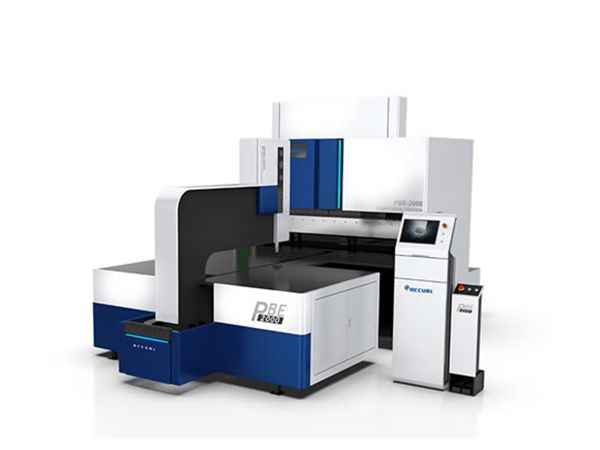

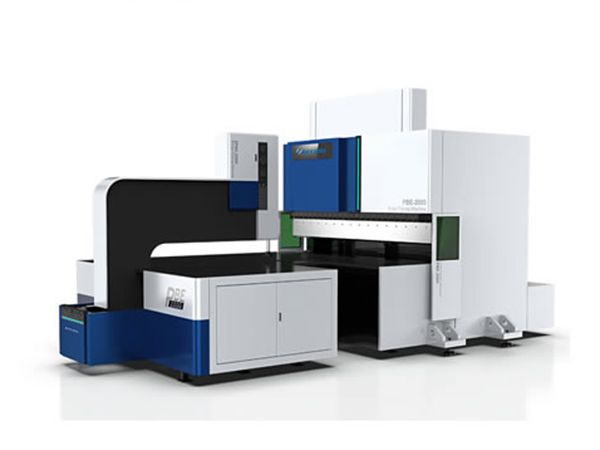

    • Профилегибочный станок серии PBE представляет собой новое поколение автоматизированных технологий гибки и служит эталоном для перехода отрасли к автоматизации производства листового металла. Профилегибочный станок может значительно снизить трудозатраты, достигнув при этом эффективности на 300% выше, чем у традиционных гибочных станков. Время гибки составляет до 0,3 секунды на изгиб.

    Профилегибочный станок не требует замены пресс-формы, рабочий ход короткий, а подача быстрая.
    Профилегибочный станок можно автоматически складывать вверх и вниз в соответствии с процессом гибки для выполнения гибки дуг, мертвых кромок и различных углов.
    Применяется высокоинтеллектуальная система управления операциями, позволяющая эффективно сгибать различные заготовки.

    Запросить расценки
    Технические характеристики
    Наименование Ед. измерения
    PBE-1400
    PBE-2000
    PBE-2500
    Макс. длина гиба мм 1400 2000 2500
    Макс. ширина листа мм 1500 1500 1500
    Макс. высота гиба мм 170 170 170
    Мин. размер заготовки (четырехсторонняя гибка) мм 110x200 110x200 110x200
    Мин. размер заготовки (односторонняя гибка) мм 110 110 110
    Мин. радиус мм 1.2 1.2 1.2
    Угол изгиба ° ±180 ±180 ±180
    Макс. скорость гибки с/гиб 0.5 0.5 0.5
    Мин. толщина листа мм 0.35 0.35 0.35
    Макс. толщина листа SS мм 1.0 1.0 1.0
    MS мм 1.5 1.5 1.5
    AL мм 2.0 2.0 2.0
    Габариты（Д×Ш×В） мм 3100x5300x2600 3100x6050x2600 3100x6050x2600
    Мощность кВт 45 45 45
    Рабочее напряжение В 380V±10% 380V±10% 380V±10%
    Характеристики
      1. Профилегибочный станок

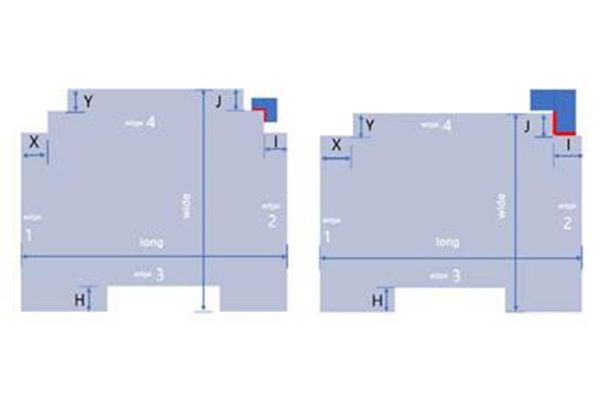

      2. Несколько способов позиционирования

        Серводвигатель управляет движением позиционирующего L-образного блока.

      1. Профилегибочный станок

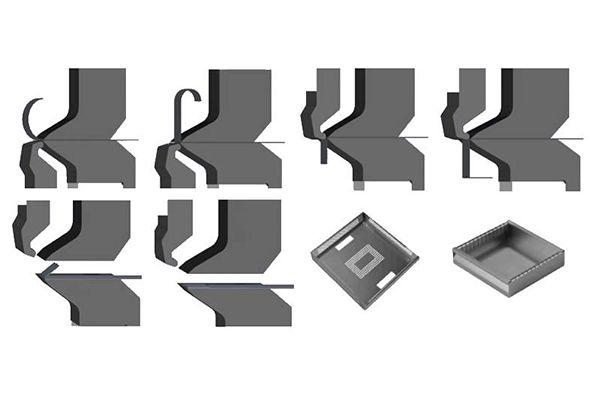

      2. Универсальное оборудование

        Мощное оборудование, с помощью которого можно выполнить процессы гибки ВВЕРХ и ВНИЗ без вращения листа.
        Оборудование также может автоматически выполнять HEM гибку и большую дуговую гибку.

      1. Профилегибочный станок
      2. Рама для сварки пластин

        Серводвигатель управляет движением позиционирующего L-образного блока.

      1. Профилегибочный станок

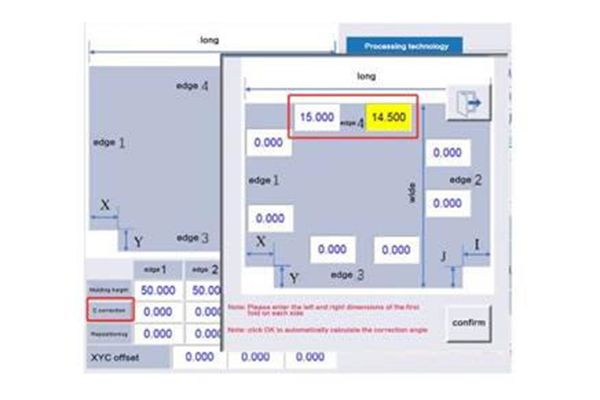

      2. Автоматическая коррекция угла поворота

        Функция автоматической коррекции может автоматически регулировать ось C/C11 для компенсации ошибок вращения листа.

      1. Профилегибочный станок
      2. Система управления

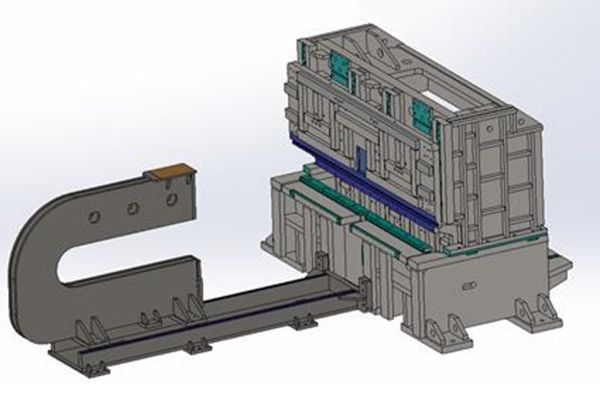

        Ввиду требований высокой интенсивности движения профилегибочного листа, рама имеет арочную конструкцию. Рама закалена, отожжена и дважды состарена, чтобы обеспечить долговременную точность работы, стабильность и высокую жесткость гибочного станка.

      1. Профилегибочный станок

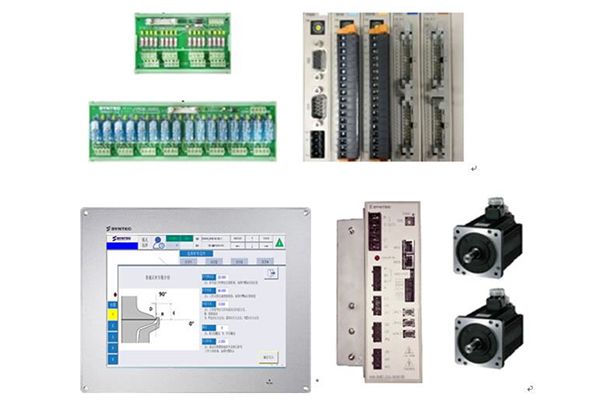

      2. Сервосистема

        Электрическая сервосистема с полностью замкнутым контуром поддерживает одновременную связь до 16 осей. Процесс изгиба является плавным, механическая работа хорошо скоординирована, а комбинация различных сложных действий может быть плавно реализована. Гибочный станок имеет высокую эффективность работы и низкую нагрузку. Станок имеет самосмазывающуюся систему. Когда количество масла ниже указанного значения, система автоматически подаст сигнал тревоги.
